Ouyue Electric ၏ XL-21 ဓာတ်အားဖြန့်ဖြူးရေး ကက်ဘိနက်အသစ်ကို စတင်ထုတ်လုပ်လိုက်ပြီဖြစ်ပြီး ပထမအသုတ်ကို တောင်ကိုရီးယားနိုင်ငံအတွက် ရည်ရွယ်သည်။

I. အပေါ်နှင့်အောက် ဖွဲ့စည်းပုံကို ပိုင်းခြားပါ။

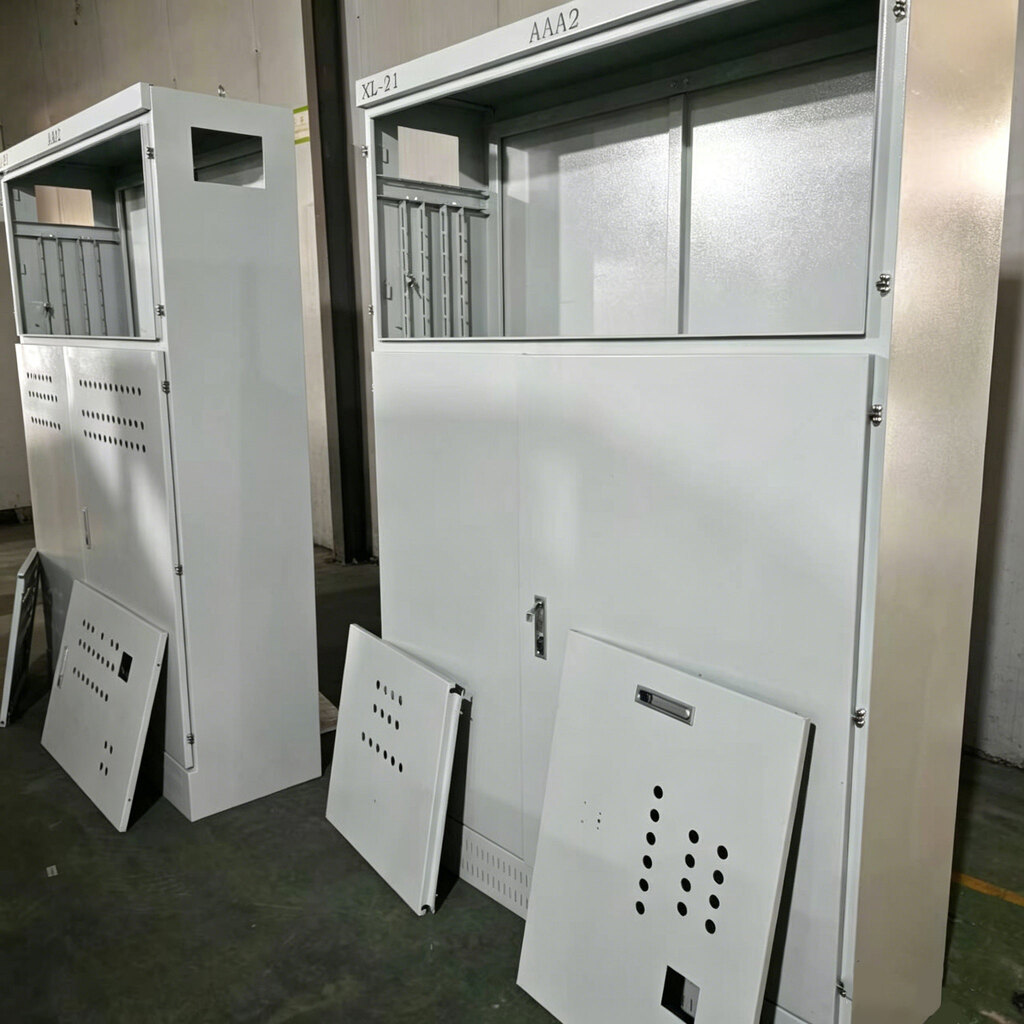

ပထမဆုံးအစစ်အမှန်ဓာတ်ပုံသည် XL-21 ဓာတ်အားဖြန့်ဖြူးရေးကက်ဘိနက်၏အလုံးစုံအသွင်အပြင်ကိုပြသထားသည်။ ကက်ဘိနက်သည် အထက်နှင့်အောက် ပိုင်းခြားထားသော ဖွဲ့စည်းပုံ ဒီဇိုင်းကို လက်ခံကျင့်သုံးပြီး လုပ်ငန်းဆိုင်ရာ ဧရိယာများကို လွတ်လပ်သော နေရာနှစ်ခု၊ အပေါ်နှင့် အောက်ဟူ၍ ခွဲခြားထားသည်။

အပေါ်ပိုင်း- တူရိယာ စောင့်ကြည့်ရေး ပြတင်းပေါက် ဧရိယာ

အမ်မီတာများ၊ ဗို့မီတာများ၊ အချက်ပြမီးများ၊ ပြောင်းလဲမှုခလုတ်များနှင့် အခြားသော မီတာတိုင်းတာခြင်းနှင့် ပြသသည့် အစိတ်အပိုင်းများကို စီစဉ်ရန်အတွက် ကက်ဘိနက်၏ထိပ်တွင် ပွင့်လင်းမြင်သာသောပြတင်းပေါက်တပ်ဆင်မှုအနေအထားကို သိမ်းဆည်းထားသည်။ လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းရေးဝန်ထမ်းများသည် အစိုးရအဖွဲ့တံခါးကို ဖွင့်ရန်မလိုအပ်ပါ။ ၎င်းတို့သည် လျှပ်စစ်ဆိုင်ရာ ကန့်သတ်ချက်များကို ဖတ်ရှုနိုင်ပြီး လည်ပတ်မှုအခြေအနေကို အချိန်နှင့်တပြေးညီ ဆုံးဖြတ်နိုင်သည်၊ ၎င်းသည် နေ့စဉ်စစ်ဆေးခြင်းနှင့် အမှားရှာဖွေခြင်းတွင် စွမ်းဆောင်ရည်ကို များစွာတိုးတက်စေပါသည်။ ဝယ်ယူသူလိုအပ်ချက်အရ ဆားကစ်နံပါတ်များ၊ စက်ကိရိယာအမည်ပြားများ သို့မဟုတ် ဘေးကင်းရေးသတိပေးတံဆိပ်များပါရှိသည့် ကတ်ပြား၏ထိပ်ပိုင်းအား သက်သေခံရာထူးများအတွက် သီးသန့်ထားထားသည်။

အောက်ပိုင်း- ပင်မခလုတ် လည်ပတ်မှုအခန်း

ကက်ဘိနက်အောက်ခြေရှိ ပင်မခလုတ်လည်ပတ်မှုအခန်းကို သီးခြားတံခါးသော့ခတ်တပ်ဆင်ထားသည်။ Cabinet တံခါး၏ မျက်နှာပြင်တွင် heat dissipation round hole အစုံအလင်ဖြင့် တပ်ဆင်ထားပြီး ရှေ့နှင့်နောက် convection air channels များကို ကက်ဘိနက်၏နောက်ကျောတွင် တူညီသောသတ်မှတ်ချက်အတိုင်း အပူ dissipation back plate ဖြင့် တပ်ဆင်ထားပါသည်။ လေဝင်လေထွက်နှင့် အပူများ စိမ့်ထွက်ခြင်းကို အာမခံထားချိန်တွင်၊ ဖုန်မှုန့်များဝင်ရောက်မှုကို လျှော့ချပေးပြီး ဖုန်မှုန့်များဝင်ရောက်မှုကို လျှော့ချပေးသည့် အဝိုင်းအပေါက်များ၏ အချင်းကို ဖုန်မှုန့်များကာကွယ်ခြင်းနှင့် အပူငွေ့ပျံခြင်းကြားရှိ ဟန်ချက်ညီသည့်နေရာတွင် ထိန်းချုပ်ထားသည်။ ဂိုဒေါင်တံခါးတွင် ခွင့်ပြုချက်မရှိသောဝန်ထမ်းများသည် ၎င်းအား အလွဲသုံးစားလုပ်ဆောင်ခြင်းမှ ကာကွယ်ရန်နှင့် စက်မှုလုပ်ငန်းဆိုင်ရာနေရာများ၏ လျှပ်စစ်အန္တရာယ်ကင်းရှင်းရေး စီမံခန့်ခွဲမှုလိုအပ်ချက်များနှင့် ကိုက်ညီစေရန် အထူးစက်လော့ခ်တစ်ခု တပ်ဆင်ထားပါသည်။

II အတွင်းပိုင်းချိန်ညှိနိုင်သော တပ်ဆင်မှုစနစ်- ကက်ဘိနက်တစ်အုပ်သည် ဓာတ်အားဖြန့်ဖြူးရေးအစီအစဥ်များစွာနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။

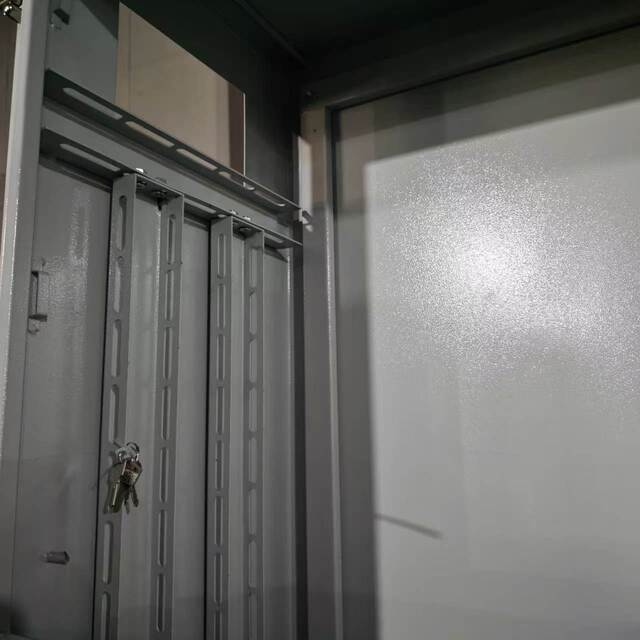

ဒုတိယအစစ်အမှန်ဓာတ်ပုံသည် XL-21 ပါဝါဖြန့်ဖြူးရေးကက်ဘိနက်၏အတွင်းပိုင်းဖွဲ့စည်းပုံအသေးစိတ်အချက်အလက်များကိုအာရုံစိုက်ထားပြီး ဤထုတ်ကုန်၏အဓိကဒီဇိုင်းအင်္ဂါရပ်ဖြစ်သည့် - အပြည့်အဝချိန်ညှိနိုင်သောတပ်ဆင်မှုစနစ်အားပြသထားသည်။

ချိန်ညှိနိုင်သော တပ်ဆင်မှုကော်လံအစုံများစွာကို ကြိုတင်ထည့်သွင်းပါ။

ကက်ဘိနက်အတွင်းပိုင်းကို အလျားရှည်အပေါက်များပါရှိသော ကော်လံအများအပြားဖြင့် ကြိုတင်တပ်ဆင်ထားသည်။ တပ်ဆင်လမ်းညွှန်သံလမ်းများနှင့် တပ်ဆင်ရေးပြားများကို ကော်လံတစ်လျှောက် အမြင့်နှင့် အောက်သို့ လွတ်လပ်စွာ ချိန်ညှိနိုင်သည်။ ဆိုလိုသည်မှာ တူညီသော ကက်ဘိနက်ကို အမှန်တကယ် ပါဝါဖြန့်ဖြူးမှု အစီအစဉ်အရ ပုံသွင်းထားသော ဆားကစ်ဘရိတ်ကာများ၊ AC contactors များ၊ အပူခံရီလေယာများနှင့် ကြေးနီဘတ်စ်ဘားများ ၏ မတူညီသော သတ်မှတ်ချက်များနှင့် လိုက်လျောညီထွေ လိုက်လျောညီထွေ လိုက်လျောညီထွေ လိုက်လျောညီထွေ လိုက်လုပ်နိုင်မည်ဖြစ်သည်။ ၎င်းသည် 200A သို့မဟုတ် 630A ပင်မခလုတ်ဖြစ်စေ၊ ၎င်းသည် multi-loop သို့မဟုတ် few-loop configuration ဖြစ်စေ၊ ကက်ဘိနက်ကိုအစားထိုးရန်မလိုအပ်ဘဲ လိုအပ်သလို တပ်ဆင်မှုအနေအထားများကို လိုအပ်သလိုစီစဉ်နိုင်သည်။

ဂိုဒေါင်၏အခန်းများသည် သီးခြားဖြစ်ပြီး အားကောင်းသောလျှပ်စစ်ဓာတ်အား အားနည်းမှုကို ခွဲခြားထားသည်။

ခိုင်မာပြီး လျှပ်စစ်အားနည်းမှုအတွက် သီးခြားဝါယာကြိုးများရရှိရန် တူရိယာဧရိယာနှင့် ပင်မခလုတ်အကန့်ကို သတ္တုအပိုင်းများဖြင့် ပိုင်းခြားထားသည်။ ဤဒီဇိုင်းတွင် သိသာထင်ရှားသော အဓိပ္ပါယ်နှစ်ရပ်ရှိသည်- ပထမဦးစွာ၊ ပင်မပတ်လမ်းရှိ ကြီးမားသောလျှပ်စီးကြောင်းမှ ထုတ်ပေးသော လျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်မှုသည် အောက်ခန်းတွင် သီးခြားဖြစ်ပြီး အပေါ်ခန်းရှိ တူရိယာများနှင့် အချက်ပြလိုင်းများ၏ တိုင်းတာတိကျမှုကို ထိခိုက်မည်မဟုတ်ပါ။ ဒုတိယအနေနှင့်၊ ပင်မခလုတ်ကို စစ်ဆေးသည့်အခါ မတော်တဆထိမိခြင်းအန္တရာယ်ကို လျှော့ချရန် အထက်ကိရိယာပတ်လမ်းကို သီးခြားထားပါ။ partition board သည် wire routing hole များကို သိမ်းဆည်းထားပြီး insulation layer ကိုဖြတ်တောက်ခြင်းမှ ကာကွယ်ရန်အတွက် cable passing point များတွင် ရော်ဘာအကာအကွယ်အပေါက်များကို တပ်ဆင်ပေးပါသည်။

III အအေးခံထားသော သံမဏိပြား + လျှပ်စစ်စတိတ်အမှုန့်အဖုံးအုပ်ခြင်း- အိမ်တွင်းပါဝါဖြန့်ဖြူးမှုအတွက် ရေရှည်အကာအကွယ်ပေးသည်။

XL-21 ဓာတ်အားဖြန့်ဖြူးရေး ဗီဒိုကို အရည်အသွေးမြင့် အအေးခံစတီးလ်ဖြင့် တည်ဆောက်ထားပြီး၊ ပေါင်းစပ်လေဆာဖြတ်တောက်ခြင်းနှင့် CNC ကွေးညွှတ်မှုများဖြင့် ထောင့်များကို bolted ချိတ်ဆက်မှုများကို အသုံးပြု၍ ပေါင်းစပ်ထားသည်။ အပြည့်အ၀ ဂဟေဆော်ထားသော အဆောက်အဦများနှင့် နှိုင်းယှဉ်ပါက၊ အတွင်းပိုင်းအစိတ်အပိုင်းများကို ဖြုတ်တပ်ခြင်း၊ ပြုပြင်ထိန်းသိမ်းခြင်းနှင့် အစားထိုးခြင်း သို့မဟုတ် အဆင့်မြှင့်တင်ခြင်းအတွက် ပိုမိုအဆင်ပြေစေရန်အတွက် bolted assembly သည် တည်ဆောက်ပုံဆိုင်ရာ ခိုင်မာမှုကို သေချာစေသည်။

ကက်ဘိနက်မျက်နှာပြင်ကို မီးခိုးရောင်-အဖြူရောင်ဖြင့် ဖော်စပ်ထားသည့် လျှပ်စစ်စတိတ်မှုန့်အလွှာဖြင့် ကုသထားသည်။ သမားရိုးကျ ဆေးဖြန်းခြင်းနှင့် နှိုင်းယှဉ်ပါက electrostatic powder coating သည် ထိခိုက်မှု နှင့် သံချေးတက်ခြင်းတို့ကို ပိုမိုကောင်းမွန်စွာ ခံနိုင်ရည်ရှိပြီး ပိုမိုကောင်းမွန်သော ကပ်တွယ်မှုကို ပေးစွမ်းပါသည်။ အလုပ်ရုံများ၊ စက်ရုံများနှင့် ဓာတ်အားခွဲရုံများကဲ့သို့သော အိမ်တွင်းစက်မှုလုပ်ငန်းပတ်ဝန်းကျင်များတွင်—၎င်းသည် ကွဲထွက်ခြင်း သို့မဟုတ် သံချေးတက်ခြင်းမရှိဘဲ ရေရှည်အသုံးပြုခြင်းထက် အကြမ်းခံပါသည်။ မီးခိုးရောင်-အဖြူရောင်အလွှာသည် သန့်ရှင်းသပ်ရပ်ပြီး ခေတ်မီဆန်းသစ်သော အလှတရားကို ပေးစွမ်းပြီး အမျိုးမျိုးသောစက်မှုလုပ်ငန်းအပြင်အဆင်များတွင် ဖြန့်ဖြူးရေးအခန်းများ၏ စံသတ်မှတ်ထားသော ဒီဇိုင်းကို ဖြည့်ဆည်းပေးသည်။

ကက်ဘိနက်တစ်ခုစီတွင် သဘာဝလေဝင်လေထွက်လမ်းကြောင်းတစ်ခုဖန်တီးရန် တံခါးရှိ စက်ဝိုင်းလေဝင်လေထွက်ပေါက်များနှင့် လိုက်လျောညီထွေရှိသော လေဝင်လေထွက်အပေါက်များပါရှိသော နောက်ဘောင်တစ်ခုစီကို စံအတိုင်း တပ်ဆင်ထားပါသည်။ တံခါးအား သီးသန့်စက်လော့ခ်တစ်ခုဖြင့် တပ်ဆင်ထားပြီး ခွင့်ပြုချက်မရှိသောလျှပ်စစ်သမားများသာ ပင်မခလုတ်အကန့်သို့ ဝင်ရောက်နိုင်စေရန်အတွက် သော့များကို ဗဟိုမှ စီမံထားပါသည်။

IV တောင်ကိုးရီးယားသို့ တင်ပို့ခြင်း- ပြည်ပစက်မှု ဓာတ်အားဖြန့်ဖြူးရေးစံနှုန်းများနှင့် ကိုက်ညီမှုရှိသည်။

ဤအသုတ် XL-21 ပါဝါဖြန့်ဖြူးရေးဗီဒိုများကို ဖောက်သည်၏နည်းပညာဆိုင်ရာလိုအပ်ချက်များနှင့်အညီ ဗို့အားအဆင့်လိုက်လျောညီထွေဖြစ်အောင်၊ busbar သတ်မှတ်ချက်ရွေးချယ်မှုနှင့် ကက်ဘိနက်အတိုင်းအတာများကို ကိုရီးယားဖောက်သည်များအတွက် စိတ်ကြိုက်ပြင်ဆင်ထားပါသည်။ တောင်ကိုးရီးယားစက်မှုလုပ်ငန်းသုံး ဓာတ်အားဖြန့်ဖြူးရေးစျေးကွက်သည် စက်ကိရိယာများအတွက် အဓိကလိုအပ်ချက်နှစ်ခုကို ပေးဆောင်သည်- ပထမ၊ စံချိန်စံညွှန်းသတ်မှတ်ထားသော ဗို့အားမြင့်နှင့် ဗို့အားနိမ့်ဇုန် သီးခြားထားရှိမှု၊ ဒုတိယ၊ အတွင်းပိုင်း ကက်ဘိနက် တပ်ဆင်ခြင်းတွင် လိုက်ဖက်ညီမှု— စက်ရုံ ထုတ်လုပ်မှု လိုင်းများသည် ထုတ်လုပ်မှု လုပ်ငန်းဆောင်တာများကို ပြောင်းလဲခြင်းအပေါ် အခြေခံ၍ ပါဝါဆားကစ် ပုံစံများကို ချိန်ညှိမှုများ မကြာခဏ လိုအပ်ပြီး ချိန်ညှိနိုင်သော တပ်ဆင်ခြင်း စနစ်သည် ဤပြောင်းလွယ်ပြင်လွယ် လိုအပ်ချက်နှင့် အတိအကျ ကိုက်ညီပါသည်။

တရုတ်မှတောင်ကိုရီးယားသို့ ပင်လယ်ရေကြောင်း ကုန်စည်ပို့ဆောင်ရေး လမ်းကြောင်းသည် တိုတောင်းပြီး အကောက်ခွန်ရှင်းလင်းရေးမှာ အလွန်ထိရောက်သည်။ Ouyue Electric သည် ကိုးရီးယားဈေးကွက်အတွက် အံဝင်ခွင်ကျဖြစ်သော စံပို့ကုန်ထုပ်ပိုးမှုကို ပံ့ပိုးပေးသည်- စိတ်ကြိုက်ပူဖောင်းဖလင်ကူရှင်အခင်းများပါရှိသော သစ်သားသေတ္တာများ၊ သမုဒ္ဒရာရေကြောင်းပို့ဆောင်ရေးနှင့် ပြည်တွင်းရေကြောင်းပို့ဆောင်ရေးတွင် ကုန်ပစ္စည်းဘေးကင်းစေရန်အတွက် ဗီရိုများနှင့် ဆက်စပ်ပစ္စည်းများအတွက် သီးခြားအကန့်များကို ပံ့ပိုးပေးပါသည်။

V. XL-21 မှစတင်၍ သင်၏ ပါဝါဖြန့်ဖြူးရေးဖြေရှင်းချက်ကို စိတ်ကြိုက်ပြုလုပ်ပါ။

ဟိXL-21 ဓာတ်အားဖြန့်ဖြူးရေးဗီဒိုစက်မှုလျှပ်စစ်ဖြန့်ဖြူးရေးနယ်ပယ်တွင် Ouyue Electric ၏နောက်ဆုံးအောင်မြင်မှုဖြစ်သည်။ ချိန်ညှိနိုင်သော တပ်ဆင်မှုစနစ်မှ ခွဲခြမ်းသိုလှောင်ရုံတည်ဆောက်ပုံအထိ၊ အအေးခံစတီးပြားအမှုန့်အပေါ်ယံပိုင်းမှ စတီးလ်ပြားတပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှု အဆင်ပြေစေရန်အထိ၊ ဒီဇိုင်းတိုင်းသည် လက်တွေ့အသုံးပြုမှုအခြေအနေများဆီသို့ ဦးတည်သည်။

ထုတ်ကုန်ပုံများကို အတည်ပြုပြီးနောက် ကုန်ပစ္စည်းအချောထည်ကို ထုတ်လုပ်ရန် 7 ရက်သာ ကြာပါသည်။ ပရောဂျက်ပုံများအတိုင်း စံပုံစံဖွဲ့စည်းမှု သို့မဟုတ် အတွင်းကျကျ စိတ်ကြိုက်ပြင်ဆင်မှု လိုအပ်သည်ဖြစ်စေ သင့်နည်းပညာဆိုင်ရာ လိုအပ်ချက်များကို ပေးပို့ရန် ကျွန်ုပ်တို့ ကြိုဆိုပါသည်။ ကျွန်ုပ်တို့သည် သင့်အား ဖြေရှင်းချက်အကြံပြုချက်များနှင့် နမူနာအချိန်ဇယားကို ပေးပါမည်။
